在我國粘土質(zhì)耐火材料的原材料遍布概述與主要技術(shù)指標(biāo)
作者：admin 發(fā)布時間：2019-11-27 07:43:19 點擊率：677
在我國粘土質(zhì)耐火材料的原材料遍布概述與主要技術(shù)指標(biāo)，想要生產(chǎn)制造出高品質(zhì)的粘土質(zhì)耐火材料當(dāng)然與原材料品質(zhì)跟技術(shù)指標(biāo)有密不可分的關(guān)聯(lián)。可以說原材的好壞，直接決策著粘土質(zhì)耐火材料的使用性能與技術(shù)指標(biāo)。下面鄭州超裕耐火材料有限公司將為大家，講述下原材料的優(yōu)劣與技術(shù)指標(biāo)的好壞跟粘土質(zhì)耐火材料的關(guān)系。
我國的耐火黏土礦床中，沉積型礦床在儲量中占絕對優(yōu)勢，礦床規(guī)模一般較大，礦石質(zhì)量較好。該類礦床產(chǎn)于古陸、古島的邊緣，按其產(chǎn)出部位分為以下幾類。
1.產(chǎn)于碳酸鹽侵蝕面上的礦床
該類礦床多為大中型礦床，礦石類型主要為高鋁黏土（A12O3=50%~70%)和硬質(zhì)黏土（A12O3=35%~50%),礦物成分為一水硬鋁石、高嶺石、葉蠟石和水云母。礦床主要分布在山西、河南、河北、貴州等省，如山西太湖石、孝義，河北趙各莊，河南鞏縣、焦作的黏土礦。
2.產(chǎn)于硅酸鹽或火山巖層中的礦床
該類礦床多為中小型礦床，礦石類型主要為硬質(zhì)黏土（Al?O3=35%~50%)和軟質(zhì)黏土（Al?O3=30%~40%),礦物成分為高嶺石、水云母、一水硬鋁石、伊利石、蒙脫石和石英。該類礦床主要分布在山東、內(nèi)蒙古、河北、湖北、湖南、四川、廣東、吉林、黑龍江等，如山東王村、坊子，內(nèi)蒙大青山、東勝、河北白馬山、古冶的耐火黏土礦。
3. 產(chǎn)于煤系地層中的高嶺石泥巖或高嶺石質(zhì)耐火黏土礦床我國石炭紀(jì)和二疊紀(jì)的很多含煤地層中產(chǎn)有一種塊狀黏土巖。它常作為煤層的夾層或夾石產(chǎn)出，其礦物成分幾乎為純高嶺石組成。礦層厚度不大，但分布廣泛，層位穩(wěn)定，是一種優(yōu)質(zhì)的高嶺石質(zhì)耐火黏土。其中質(zhì)量優(yōu)等的位于大同、朔州、烏海、東勝、開漆、平頂山、焦作、鞏縣、武安、懷仁、新漢、徐州、淮北、北宿、那龍、茂名等地。
我國黏土質(zhì)耐火原材料的技術(shù)指標(biāo)，一般情況下，使用可塑性指標(biāo)表示黏土的可塑性，根據(jù)黏土可塑性指標(biāo)的數(shù)值將耐火黏土分為軟質(zhì)黏土、半軟質(zhì)黏土和硬質(zhì)黏土。黏土可塑性指標(biāo)的表達(dá)式如下。
s==(d-b)p
5——可塑性指標(biāo)；
d——試驗前的泥球直徑，cm;
b——試驗后的泥球直徑，cm;
p——泥球出現(xiàn)第一條裂紋時承受的載荷，kg。
通常，可塑性指標(biāo)大于等于3.6時，黏土的可塑性等級高；可塑性指標(biāo)為2.5~3.6時，可塑性為中等；可塑性指標(biāo)小于2.5時，可塑性為低等。YBQ42001-85《耐火材料用結(jié)合黏土》規(guī)定：軟質(zhì)黏土的可塑性指標(biāo)不小于2.5,半軟質(zhì)黏土的可塑性指標(biāo)不小于1.0。所以，硬質(zhì)黏土是可塑性指標(biāo)小于1.0的耐火黏土。
按照《耐火黏土地質(zhì)勘探規(guī)范》（1984年）,也可以按照化學(xué)、礦物成分來劃分耐火黏土的類型，見下表。

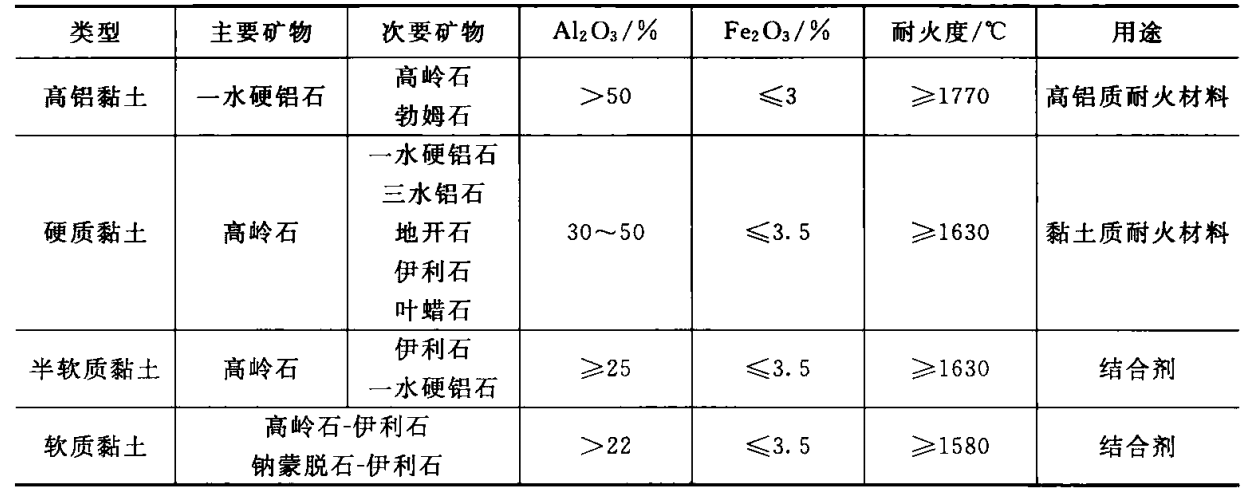

耐火黏土礦石工業(yè)類型
我國黑色冶金行業(yè)標(biāo)準(zhǔn)YB/T5207-2005規(guī)定了硬質(zhì)黏土熟料的技術(shù)條件，水泥富用耐火材料
見下表。

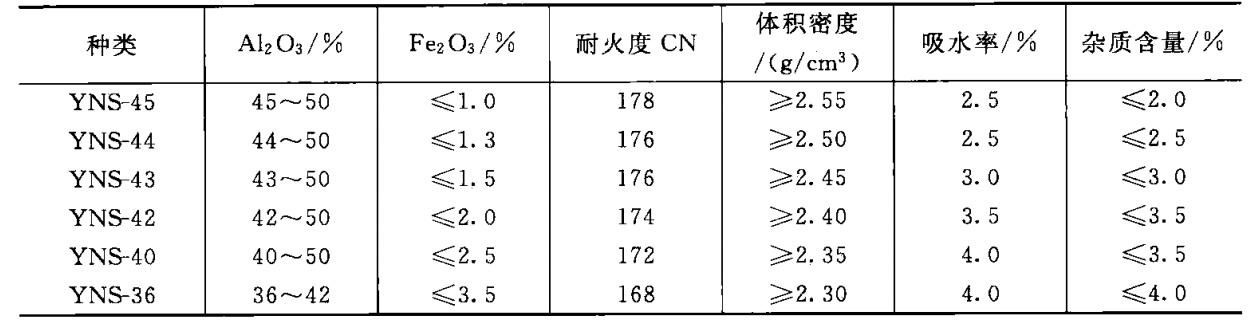

硬質(zhì)黏土熟料的理化性能
硬質(zhì)黏土熟料是采用硬質(zhì)黏土生料經(jīng)過高溫鍛燒，質(zhì)量達(dá)到Y(jié)B/T5207-2005規(guī)定的硬質(zhì)熟料技術(shù)條件的耐火原料。硬質(zhì)黏土熟料的主要礦物為莫來石，其次為方石英和玻璃相。由蒙脫石和伊利石等帶入的雜質(zhì)將改變玻璃相的數(shù)量及性質(zhì)，從而對鋁硅質(zhì)耐火材料的燒結(jié)和燒后性能產(chǎn)生重大影響。
耐火黏土中，軟質(zhì)耐火黏土主要用于燒結(jié)鋁硅質(zhì)耐火材料的結(jié)合劑。硬質(zhì)耐火黏土主要用于燒制硬質(zhì)黏土熟料。其中，原產(chǎn)于山東淄博的焦寶石是優(yōu)質(zhì)硬質(zhì)黏土的典型代表，其特征為Al2O3量在44%左右，F(xiàn)e2O3含量小于2%,成分穩(wěn)定、質(zhì)地均勻、結(jié)構(gòu)致密，斷口為貝殼狀，燒后呈白色。由于各地都發(fā)現(xiàn)了不少的優(yōu)質(zhì)煤系高嶺土，以后將有更多地方出產(chǎn)焦寶石。
通過鄭州超裕耐火材料跟大家講述的在我國粘土質(zhì)耐火材料的原材料遍布概述與主要技術(shù)指標(biāo)，想必對粘土質(zhì)耐火材料也有相應(yīng)的了解。希望我的分享能幫助到你，有關(guān)耐火材料的疑惑問題都可隨時咨詢我們！
我國的耐火黏土礦床中，沉積型礦床在儲量中占絕對優(yōu)勢，礦床規(guī)模一般較大，礦石質(zhì)量較好。該類礦床產(chǎn)于古陸、古島的邊緣，按其產(chǎn)出部位分為以下幾類。
1.產(chǎn)于碳酸鹽侵蝕面上的礦床
該類礦床多為大中型礦床，礦石類型主要為高鋁黏土（A12O3=50%~70%)和硬質(zhì)黏土（A12O3=35%~50%),礦物成分為一水硬鋁石、高嶺石、葉蠟石和水云母。礦床主要分布在山西、河南、河北、貴州等省，如山西太湖石、孝義，河北趙各莊，河南鞏縣、焦作的黏土礦。
2.產(chǎn)于硅酸鹽或火山巖層中的礦床
該類礦床多為中小型礦床，礦石類型主要為硬質(zhì)黏土（Al?O3=35%~50%)和軟質(zhì)黏土（Al?O3=30%~40%),礦物成分為高嶺石、水云母、一水硬鋁石、伊利石、蒙脫石和石英。該類礦床主要分布在山東、內(nèi)蒙古、河北、湖北、湖南、四川、廣東、吉林、黑龍江等，如山東王村、坊子，內(nèi)蒙大青山、東勝、河北白馬山、古冶的耐火黏土礦。
3. 產(chǎn)于煤系地層中的高嶺石泥巖或高嶺石質(zhì)耐火黏土礦床我國石炭紀(jì)和二疊紀(jì)的很多含煤地層中產(chǎn)有一種塊狀黏土巖。它常作為煤層的夾層或夾石產(chǎn)出，其礦物成分幾乎為純高嶺石組成。礦層厚度不大，但分布廣泛，層位穩(wěn)定，是一種優(yōu)質(zhì)的高嶺石質(zhì)耐火黏土。其中質(zhì)量優(yōu)等的位于大同、朔州、烏海、東勝、開漆、平頂山、焦作、鞏縣、武安、懷仁、新漢、徐州、淮北、北宿、那龍、茂名等地。
我國黏土質(zhì)耐火原材料的技術(shù)指標(biāo)，一般情況下，使用可塑性指標(biāo)表示黏土的可塑性，根據(jù)黏土可塑性指標(biāo)的數(shù)值將耐火黏土分為軟質(zhì)黏土、半軟質(zhì)黏土和硬質(zhì)黏土。黏土可塑性指標(biāo)的表達(dá)式如下。
s==(d-b)p
5——可塑性指標(biāo)；
d——試驗前的泥球直徑，cm;
b——試驗后的泥球直徑，cm;
p——泥球出現(xiàn)第一條裂紋時承受的載荷，kg。
通常，可塑性指標(biāo)大于等于3.6時，黏土的可塑性等級高；可塑性指標(biāo)為2.5~3.6時，可塑性為中等；可塑性指標(biāo)小于2.5時，可塑性為低等。YBQ42001-85《耐火材料用結(jié)合黏土》規(guī)定：軟質(zhì)黏土的可塑性指標(biāo)不小于2.5,半軟質(zhì)黏土的可塑性指標(biāo)不小于1.0。所以，硬質(zhì)黏土是可塑性指標(biāo)小于1.0的耐火黏土。
按照《耐火黏土地質(zhì)勘探規(guī)范》（1984年）,也可以按照化學(xué)、礦物成分來劃分耐火黏土的類型，見下表。
耐火黏土礦石工業(yè)類型
我國黑色冶金行業(yè)標(biāo)準(zhǔn)YB/T5207-2005規(guī)定了硬質(zhì)黏土熟料的技術(shù)條件，水泥富用耐火材料
見下表。
硬質(zhì)黏土熟料的理化性能
硬質(zhì)黏土熟料是采用硬質(zhì)黏土生料經(jīng)過高溫鍛燒，質(zhì)量達(dá)到Y(jié)B/T5207-2005規(guī)定的硬質(zhì)熟料技術(shù)條件的耐火原料。硬質(zhì)黏土熟料的主要礦物為莫來石，其次為方石英和玻璃相。由蒙脫石和伊利石等帶入的雜質(zhì)將改變玻璃相的數(shù)量及性質(zhì)，從而對鋁硅質(zhì)耐火材料的燒結(jié)和燒后性能產(chǎn)生重大影響。
耐火黏土中，軟質(zhì)耐火黏土主要用于燒結(jié)鋁硅質(zhì)耐火材料的結(jié)合劑。硬質(zhì)耐火黏土主要用于燒制硬質(zhì)黏土熟料。其中，原產(chǎn)于山東淄博的焦寶石是優(yōu)質(zhì)硬質(zhì)黏土的典型代表，其特征為Al2O3量在44%左右，F(xiàn)e2O3含量小于2%,成分穩(wěn)定、質(zhì)地均勻、結(jié)構(gòu)致密，斷口為貝殼狀，燒后呈白色。由于各地都發(fā)現(xiàn)了不少的優(yōu)質(zhì)煤系高嶺土，以后將有更多地方出產(chǎn)焦寶石。
通過鄭州超裕耐火材料跟大家講述的在我國粘土質(zhì)耐火材料的原材料遍布概述與主要技術(shù)指標(biāo)，想必對粘土質(zhì)耐火材料也有相應(yīng)的了解。希望我的分享能幫助到你，有關(guān)耐火材料的疑惑問題都可隨時咨詢我們！
